Pedal de Sustain

Que es un pedal de SUSTAIN?

En que teclados los podemos usar?

Como podemos fabricar uno?

Debemos fabricar uno?!!!

Los mas experimentados ya sabrán que es un pedal de sustain y donde lo podemos usar... Pero muchos usuarios de teclados de gama media o principiantes ni siquiera saben que sus teclados tienen esta característica que permite dar mayor expresividad a la hora de interpretar un tema en un piano eléctrico o mal llamados órganos.

¡Dejen de hacer todo lo que esten haciendo... y revisen sus teclados en la parte posterior y vean si no hay un Jack (conector) que dice "Sustain" !!!

Bueno, ¿que es el sustain ? Literalmente significa "SOSTENIDO" ¿que quiere decir? mientras tenemos activado el sostenido las notas que toquemos se mantendrán sonando como si mantuviésemos la tecla pulsada sin la necesidad de mantenerla pulsada ... osea : que se sostiene sonando la nota.

Esto viene desde los orígenes del piano clásico y los pedales que tenían y accionaban diferentes funciones de forma mecánica modificando las acciones de los martillos, cuerdas o sordinas.

Hoy en día los pianos electrónicos hacen estas mismas acciones mediante protocolos MIDI... por suerte los fabricantes se pusieron de acuerdo al usar un estándar en el cual el "pedal sustain" solo debe funcionar como un simple interruptor momentáneo que envía un pulso. Este pulso gatilla el llamado a las funciones internas MIDI.

Resumiendo : Solo debemos unir dos terminales y el teclado hará todo el trabajo difícil.

Hoy en día podemos conseguir diferentes pedales de sustain de diferentes formas y diferentes fabricantes. la gran mayoría de estos pedales hacen exactamente la misma función y pueden ser intercambiables. Podríamos hacer funcionar un piano con el pedal mas caro o con el mas barato y el piano no se daría cuenta, sonaría exactamente igual.

Lo que ocurre es que independiente de su forma o fabricante, en su interior solo tienen un interruptor momentáneo.

Un pedal de sustain no difiere mucho de un pedal básico Footswitch de amplificador de guitarra, usa el mismo plug y su función es prácticamente lo mismo. La única diferencia es que en el caso del Footswitch  de amplificador el pulsador es estático ON/OFF y el sustain del piano es momentáneo. Bastaría con cambiar el Pulsador (SPDT) por uno momentáneo.

Yo fabrique un pedal de sustain desde cero, intentando que se parezca mas a los pedales clásicos de yamaha, si quieres ver el proceso aquí te dejo un vídeo con mi experiencia.

Caja Directa hecha con un transformador comun

Vamos a construir una caja directa con componentes discretos que podemos encontrar en tiendas básicas de electrónica o rescatando componentes de eléctricos de equipos en mal estado o cachucheros (chatarra).

Continuando con nuestra serie de vídeos que podemos construir con transformadores convencionales, hoy vamos a seguir explorando opciones para nuestros equipos y accesorios que todo músico necesita. Es el turno de las CAJAS DIRECTAS.

Que es una Caja Directa?

Una Caja directa permite adaptar una señal de alta impedancia (como las capsulas de una guitarra) a otros equipos de baja impedancia.

Si bien es una explicación sencilla y correcta puede que no nos hagamos una buena idea de para que sirve y cuando debemos usar una caja directa.

a quien no le a pasado que al enchufar nuestra guitarra regalona que suena genial en algún otro equipo amplificador, mezclador, computador, etc resulta que no suena todo lo bien que debería... eso en la gran mayoría de los casos se debe a la impedancia o la dificultad para adaptar las diferentes impedancias de un instrumento a otro medio electrónico que no a sido diseñado para que se use con capsulas.

Quizás te sea familiar el concepto cuando hablamos de parlantes que tienen diferentes impedancias 2, 4, 6, 8, 16 ohms... esas son impedancias de salida... también existen impedancias de entrada como lo es las capsulas de la guitarra (también hay adaptaciones de impedancias en las diferentes etapas de los equipos de amplificación pero esas no nos interesan, al menos por ahora).

Las capsulas capturan las perturbaciones del campo magnético mediante cable de cobre bobinado en miles de vueltas ... lo que en resumen significa que genera señales de alta impedancia.

Todas las capsulas tienen diferentes impedancias y si tu guitarra tiene selector de capsulas dependiendo de la posición del selector la impedancia de salida sera diferente en cada posición.

A lo que quiero llegar con esto es que no existe una impedancia mágica que resuelva todos nuestros problemas y tampoco existe un estándar fijo de trabajo... solo debemos bajar la impedancia.

En este proyecto vamos a usar un transformador de voltaje común y corriente como transformador de audio ... lo que tiene ventajas y desventajas.

debo advertirles que existen diferencias entre la construcción de un transformador de audio y uno de potencia. pero ambos transformadores a grueso modo hacen un trabajo similar y podemos optener resultados bastante dignos.

Usaremos un esquema básico de caja directa y solo reemplazaremos el transformador de audio por un transformador de voltaje de 220 volts a 12 volts.

Asi como no existe una impedancia ideal para una guitarra tampoco existe un transformador de voltaje ideal para hacer una caja directa. Solo debemos buscar el transformador mas pequeño que encontremos, ya que la señal de audio es muy débil y cualquier transformador de voltaje quedada sobrado en lo a de carga de núcleo se refiere.

solo debemos asegurar dejar el transformador el bobinado de alto voltaje conectado a la entrada y la salida de 12 volts conectada a la salida XLR de nuestra caja directa.

Aquí te dejo un vídeo explicativo de como construyo esta caja directa

Batería para pedales, con celdas de notebook

Vamos a construir una batería re-cargable del 9 volts para alimentar nuestros pedales de guitarra y algunos mini amplificadores.

Para este proyecto usaremos una celda de litio de 3,7 vols... intentaremos hacer el circuito mas sencillo posible, que nos permita cargar la batería con un cargador de celular simple.

Materiales:

1 interruptor simple
1 Celda litio
1 Modulo De Carga De Bateria XL6009
1 Modulo STEP UP convertidor de voltaje (MT3608)

Este modulo de carga nos facilitara todo el trabajo de administrar correctamente la carga en la celda y ademas administra el consumo de la batería impidiendo que se descargue hasta el punto de dañar la estructura de la celda.

Tambien cuenta con dos leds que indican ROJO durante se carga la celda y AZUL cuando ya a finalizado la carga.

Para alimentar un pedal se requiere un voltaje de 9 volts, pero una celda de litio entrega 3,7 volts o menos y para poder llegar a los 9v necesarios vamos usar un convertidor de voltaje que nos permetira elevar los 3,7 hasta los 9 que se requieren.

Este modulo es capas de elevar el voltaje hasta 24 volts, esto se puede ajustar con el potenciometro de precisión. Solo una advertencia se ajusta a contra reloj... si giramos el potenciometro en el sentido de las agujas del reloj bajaremos el voltaje de salida y si lo hacemos en el sentido opuesto del reloj subirá el voltaje de salida.

Si se fijan el interruptor se encuentra entre el modulo de carga y el convertidor de voltaje. De esta manera evitamos el consumo fantasma de la celda.

Y por ultimo recordar de el Plug de voltaje se conecta con el centro negativo, algo curioso ya que el estándar fuera del mundo de la música es usar Plug con centro positivo.

Aquí les dejo un vídeo con el montaje y algunas explicaciones del circuito y su configuración.

Reemplazar un 12ax7 con dos 6j1

El otro día realice un vídeo y su correspondiente entrada al blog sobre la válvula 6J1. Entre las cosas que dije fue "que se podía reemplazar una válvula 12ax7 por un par de 6J1"... bueno hoy aremos un experimento practico y veremos que cosas se necesitan para realizar este reemplazo.

Un pequeño repaso para los que recién se integran a nuestra sintonia...

Una válvula son esos componentes mágicos, con los que funcionaban los artículos electrónicos (televisores, radios, misiles ínter-continentales) antes de la invención del transistor y desde luego amplificadores de gama alta (Marshall, Fender, Vox y muchos mas) y algunos pocos pedales de guitarra. (Si no sabias esto, creo que andas un poco perdido por acá en mi blog).

Una valvula 12AX7 es un doble triodo ... osea una única válvula pero que en su interior se aloja dos triodos. Estos triodos pueden pueden trabajar de forma independiente uno del otro a pesar de compartir algunos recursos dentro de la bombilla de vació. Esta válvula es una de las mas usadas actualmente pero por sus características de ganancia y distorsión sigue siendo muy demandada y su costo siendo alto y cada dia mas, considerando que estas tecnologías solo sobreviven gracias al consumo de un nicho muy especifico de músicos, que buscar un determinado sonido en sus amplificadores y están dispuestos a pagar un monto considerable por el.

La valvula 6J1 pertenece a la familia de los pentodos. Bueno un pentodo es como un triodo perfeccionado y existen pentodos de baja ganancia (para previos, distorsión y ecualización) y también existen de alta ganancia para etapas de amplificación capases de generar varios watts RMS.

En un pentodo como su nombre lo expresa hay 5 elementos principales que ínter-actúan para generar una ganancia eléctrica... a diferencia en un triodo que solo se compone de 3 elementos básicos.

La teoría nos dice que podemos hacer que un pentodo, haga el trabajo de un triodo... aunque si lo intentamos al revés es un poco mas complejo (Una persona inteligente, si quiere puede hacerse pasar por un imbécil... pero un imbécil no puede hacerse pasar por alguien inteligente... aunque a veces para sacar el trabajo adelante nos vasta con un par de imbéciles).

 MENOS PALABRAS Y MAS SOLDADURA

Les e preparado una hermosa imagen, donde podemos ver claramente el PINOUT de una valvula 12AX7 y a la derecha como podemos realizar las conexiones de dos pentodos 6J1 para obtener el mismo resultado.

Para hackear el pentodo solo es necesario unir el pin 2 con el pin 7 y también unir los pines 5 y 6 con esta simple acción lograremos hacer funcionar nuestro pentodo como si se tratase de un triodo.

El calefactor de la 6J1 es de 6,3 volts, por lo que si conectamos ambos calefactores en serie lograremos el mismo comportamiento de una valvula 12AX7 (al menos en lo que a calefactor se refiere)... En este punto va depender del fabricante del amplificador o aparato que usa la valvula si va a usar dos o tres pines para usar los calefactores ... pero con la conexión propuesta se cubren todas las posibilidades existentes.

Ahora bien, el circuito propuesto si bien es funcional, no quiere decir que sea la mejor manera de usar una valvula 6J1. En gran medida todo esto es para demostrar que efectivamente se puede.

Lo que quiero es que entiendan las posibilidades que se abren ante nosotros y que cada uno de ese paso mas allá a la hora de experimentar con válvulas y circuitos valvulares.

Como siempre les dejo un video donde pueden ver el proceso paso a paso y las pruebas de audio

Reparar Teclas que no Suenan en piano Yamaha

El otro día, llego a mis manos, un maravilloso teclado Yamaha PSR-292 un sexy sintetizador de gama media. El problema ... es que algunas de sus teclas no funcionan. Así que hoy les contare como hice para repararlo.

La verdad es que me viene de maravilla para probar mi teclado MIDI echo con arduino. A pesar de llevar años acumulando "cachureos" no tengo un cable de conexión MIDI a MIDI (y si, aunque parezca mentira ordene todo mi desastre y no tengo, estoy seguro). Por lo que me vi obligado a construir uno.

Este Piano Yamaha tiene un montón de características que lo hacen una verdadera joya entre sus pares.

Partiendo por el botón de encendido ... que es un pulsador mecánico y no un pulsador de goma casi indestructible (algo que se agradece, después de un par de años).

Su Pantalla LCD desarrollada por Yamaha que muestra notas, manos y un sin fin de indicadores que nos facilitan el uso del teclado... y no una simple pantalla que se limita a mostrar algunos textos básicos como algunos teclados de otros fabricantes, que se venden a valores mucho mas altos.

Y la posibilidad de usar a discrecion las teclas sensibles... para poder hacer una interpretación con mas sentimiento y énfasis cuando el tema lo requiere.

TECLAS QUE NO SUENAN

Este modelo fue fabricado por Yamaha en el año 2002, así que es de esperar que algunos de sus componentes ya no funcionen tan bien... veamos cual es el origen del problema.

Lo primero que debemos descartar es que no sea un problema mecánico... que las teclas no estén rotas o fuera de su posición original.

Si hay teclas que no suenan ... hay algún patrón que se repita? es una nota que se repite en todas las escalas? es un segmento de notas que se encuentran juntas, 6 teclas seguidas?

En mi caso eran algunas notas que no sonaban y algunas funcionaban de forma intermitente. La gran mayoría de los fallos se concentraban al centro del teclado, no respetando un orden o escalas... Tendré que abrirlo para chequear cual es el problema.

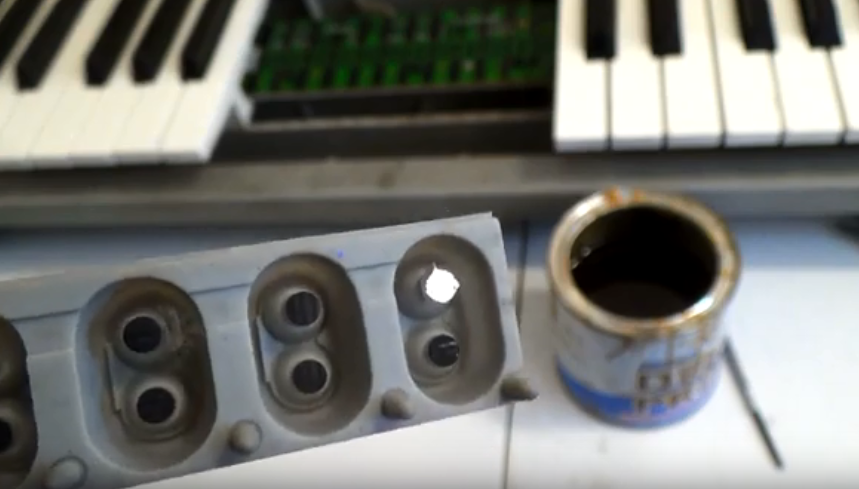

Luego de chequear que todo estaba funcionando bien y desarmar con cuidado las teclas. Pude confirmar mi temor mas grande ... están fallando los pulsadores de goma. Estos usan la misma tecnología que podemos encontrar dentro de un control remoto (calculadoras si es que aun existen). que a su vez usan grafeno impreso en los pulsadores para hacer contacto entre las pistas.

Con los años y el uso, el grafeno se gasta y deja de ser conductor por lo que ya no funciona como un pulsador momentáneo.

La solución seria tan simple como cambiar estos pulsadores de coma por unos nuevos con el grafeno en buenas condiciones... el problema es que Yamaha no se dedica a fabricar estos repuestos de forma masiva y ademas cada vez que cambian el modelo de teclado, también cambia la forma del pulsador. Por lo que son repuestos aun mas escasos.

Materiales

- alcohol isopropilico

- un pegamento para gomas o silicona, nunca PVC

- Rollo de papel aluminio, del que se usa en la cocina.

Lo que debemos hacer es que esos puntos negros que tienen los pulsadores vuelvan a ser conductores ... así que los cubriremos con una capa de aluminio para que cumplan su función de ser conductores de señales eléctricas.

Cada tecla cuenta con dos sensores, para que funcione el sistema de teclas sensibles... como yo desconozco cual de los dos pulsadores esta presentando la falla, debo reparar ambos en cada tecla.

Se corta un pequeño cuadrado de aluminio apenas mas grande que el tamaño del pulsador. Luego se limpia de forma concienzuda con alcohol isopropilico, cada uno de los pulsadores a reparar. Se coloca una suave gota de pegamento con mucho cuidado.

Al aplicar el pegamento debemos tener cuidado de no excedernos, pues, si queda nuestra lamina de aluminio manchada con pegamento no realizara un buen contacto. Ademas no deben quedar grumos de pegamento entre el pulsador de grafeno y esta lamina de aluminio, pues cualquier diferencia en la altura, afectara directamente a la respuesta, cuando toquemos usando las teclas sensibles.

Una vez colocado el aluminio en su lugar. Con cuidado plegaremos los bordes de forma que nos quede solo el circulo que hace contacto.

Esto lo repetiremos en cada una de las teclas que presenten la falla.

Ademas les dejo un vídeo donde explico paso a paso como desarmar el teclado y como repara los pulsadores con la técnica aquí explicada.
